Экотекс-Украина эксклюзивный подход к выбору индивидуальных решений   (044) 355 06 75, (050) 9000 500, (066) 9000 500

proizvodstwo pol







































Полимерное покрытие типа «Декор – моно»


полимерные наливные полы фото
Толстослойное покрытие – «Декор–моно» химстойкий. Наливное финишное покрытие с повышеной стойкостью к воздействию агрессивных веществ. Выполняется бесцветной или слегка подкрашенной поверхности ( чтобы не просвечивалось основание через финишный слой ), расход материала увеличивается на слой прокраса – 150 г/кв.м. Применяется для химзащиты, защиты от истирания полов в производственных помещениях, цехах, ангарах, СТО, мастерских в помещениях, где интенсивно задействованы агрессивные среды, где выдвигаются высокие требования гигиены: чистые комнаты, операционные, комнаты хранения продуктов питания, морозильные камеры, лаборатории.

- Цветная гладкая поверхность
- Гладкая цветная поверхность
- Прочность при давлении 350 кг/см2

- Истираемость 0,05 мм/год
Толщина покрытия : 2,5 – 3,0 мм.



Перечень технологических операций:

- шлифовка;

- обеспыливание;

- нанесение грунтовочного материала;

- стяжка с аерасилом;

- чистовая шлифовка и обеспыливание;

- устройство химстойкого полимерного покрытия «Декор - ХС»;

Гарантийный срок обслуживания 24 месяцев.



ТЕХНИЧЕСКИЕ ДАННЫЕ





Наименование показателя

Значение показателя



для различных

модификации

Жизнеспособность при температуре (20 - 25)0 С 125
Относительное удлинение при разрыве %,



ГОСТ 11262 - 80

16,5
Прочность при растяжении, МПа, ГОСТ 11262 - 80 55,3
Прочность при отрыве, МПа, ГОСТ 14760 - 69 9,1
Истираемость, мкм, ГОСТ 20811 - 75 120
Прочность при ударе, см, ГОСТ 4765 - 73 50
Стойкость к воздействию агрессивных



веществ при температуре

(50 - 55)0 С, час., не менее

20
Стойкость к воздействию воды при температуре,



ГОСТ 9.715-86

(90 - 95)0 С, час., не менее

(60 - 65)0 С, час., не менее



20/25

120/130



Покрытие стойкое к воздействию агрессивных веществ, растворам кислот, щелочей, к действию дезактивирующих рецептур, миниральных масел, соляных растворов, спиртов, перекиси водорода, ГСМ и ультрафиолетовому излучению.

Адгезионная прочность покрытия при растяжении выше прочности бетона.

Материал гигиеничен, не образует пыли, лишон запаха, экологически чистый.



ПО СЕРТИФИКАТУ СООТВЕТСТВИЯ





п/п

Наименование показателя Значение показателя





1 Внешний вид Однородная вязкая масса
2 Жизнеспособность при температуре (15 -25)0 С, час., не менее 120
3 Время высыхания до степени 3 при



температуре

(15 - 25)0 С, час., не более

24
4 Стойкость к воздействию воды при



температуре:

(90 - 95)0 С, час., не менее

(60 - 65)0 С, час., не менее



15/20

100/120

5 Термостойкость, ч., не менее: при



температуре (65 -75)0 С

200
6 Стойкость к действию жидких агрессивных



сред при температуре (50 -60)0 С, час.,

не менее

15
7 Прочность при ударе, см, не менее 50
8 Эластичность при изгибе, мм, не более 20
9 Прочность при отрыве, МПа, не менее 9
10 Прочность при растяжении, МПа, не менее 9
11 Относительное удлинение при растяжении, %, не менее 10
12 Истираемость, мкм, не более 120



Жизнеспособность – 120 мин. После смешивания и выливания на поверхность при температуре (15 -25)0 С

Время полимеризации 3 – 24 часа при (15 -25)0 С

На время высыхания влияют температура поверхности и относительная влажность воздуха.

Нанесение следующего слоя – 12 – 24 ч.

Пешеходные нагрузки – 24 ч.

Полная механическая нагрузка – 7 суток.

Цвет – любой по таблице RAL.

Складирование – хранить в теплом месте в плотно закрытой посуде. Срок хранения 6 месяцев.





Пример как выглядят наливные полы для производственных помещений:





ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ



1. Предварительная обработка Цементное молочко и некачественный бетон

удаляются шлифованием или дробеструйкой. Отходы от шлифовки тщательно убирают пылесосом.

Если пол масляный, можно использовать эмульгирующее моющее средство-растворитель и воду. В таком случае следует выполнить пробное покрытие для проверки адгезии. При необходимости глубоко проникшие в основание смазки и масла удаляются прожиганием или срезанием загрязненного слоя фрезеровкой.

Имеющаяся на полу старая краска полностью удаляется. Трещины вскрываются напр. углошлифовальной машинкой.



2. Ремонт Небольшие углубления и трещины отчищают и заполняют бесцветным эпоксидом. Большие углубления можно заполнить массой-наполнителем из смеси связующей притирочной массы и песка-наполнителя Æ0,1-0,6 мм. Перед лакированием выравненные участки сшлифовываются до уровня окружающего пола. Примите во внимание, что отремонтированные участки в какой-то мере выделяются из-под слоя лака.



3. Грунтовка

Вследствие пористости бетонной основы, следует выполнить грунтовочную лакировку Эпоксидной грунтовкой «Коутекс» согласно инструкции во избежание образования вздутий и капиллярности в затвердевшем покрытии. Все углубления шпаклюют.



4. Нанесение покрытия

Сначала компоненты смолу и отвердитель тщательно смешивают перемешивают между собой механическим способом, стараясь избегать попадания воздуха в связующее вещество. Полученную смесь сразу выливают на обрабатываемую поверхность. Массу наносят ракилем с регулируемой высотой шипов до желаемой толщины; поверхность окончательно обрабатывают стальным шпателем. После нанесения покрытия с поверхности удаляют пузырьки воздуха с помощью валика с шипами. Для вертикальных поверхностей имеется утолщенное покрытие, наносимое валиком.

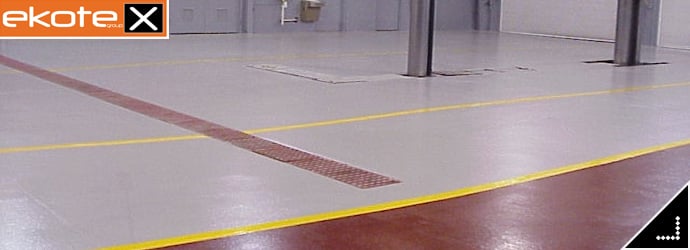

Наливные полы для склада и логистического центра:

Наливные полы для склада и логистического центра

Наливные полы ekoteX

Добавить комментарий
